Тема этой статьи — какие трубы можно купить и где их использовать. Сразу уточним: мы не станем затрагивать декоративные конструкции и мебельные каркасы.

Нас интересуют водо- и газопроводы, а раз так — связанный с ними сортамент труб круглых.

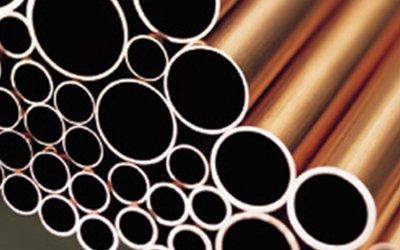

Круглая труба сортамент имеет весьма широкий

Из чего сейчас делают магистрали, водопроводы и системы газоснабжения? Рассмотрим наиболее популярные материалы.

Не будем покушаться на глобальное исследование: мы не затронем экзотику вроде меди, нержавейки или чугуна.

• Сталь черная. Ее применение осмыслено лишь в газопроводах. Причина одна: коррозия;
• Сталь оцинкованная. Прекрасный и прочный материал, защищенный от ржавчины цинковым покрытием. В недостатки можно записать разве что сравнительно трудоемкий монтаж сваркой или резьбовыми соединениями;
• Металлополимерные трубы. Области их применения — системы водоснабжения, горячего и холодного.
  Ограничение по рабочей температуре не даст применить металлополимерные трубы для изготовления теплотрассы, а способ сборки соединений накладывает отпечаток на максимальный диаметр. Раз так — в магистралях ХВС металлопластик тоже не увидеть;
• Полиэтилен. Только холодная вода и газ; зато любой размер. Полиэтиленовые трубы большого диаметра успешно применяются для магистралей водоснабжения в многих странах несколько десятилетий;
• Полипропилен. Он успешно применяется во всех внутридомовых водопроводах и на горячей, и на холодной воде. Используют его и для магистралей ХВС; а вот на теплотрассы путь заказан. Опять-таки лимит по температуре.

В этом порядке и двинемся вперед.

Стальные трубы

Достоинства и недостатки

Как уже говорилось, основной недостаток черной стали — ее подверженность коррозии. К сожалению, этот материал много лет применялся в системах водоснабжения домов; последствия расхлебывать предстоит еще долго.

Перед нами неоцинкованные электросварные трубы. Не лучший выбор для воды

Оцинковка этой проблемы лишена.

Совет: при монтаже водопровода из оцинковки не забудьте защитить резьбы краской. Цинковое покрытие имеет небольшую толщину, и во впадинах резьбы обнажается подверженная коррозии сталь.

А вот оцинковка — дело другое

Однако и те, и другие трубы достаточно тяжело монтируются — на трубных резьбах или сваркой. Кроме того, электропроводность материала тоже стоит записать в недостатки: число поражений током через водопровод весьма велико.

Стандарты и размеры

Водогазопроводная, или проще — труба ВГП сортамент имеет такой, какой предписан стандартами. Обратимся к нормативным документам: перед нами ГОСТ 3262-75.

Условный проход

Наружный диаметр

Толщина стенки труб

Масса 1 м труб, кг

легких

обыкновен­ных

усилен­ных

легких

обыкновен­ных

усилен­ных

6

10,2

1,8

2,0

2,5

0,37

0,40

0,47

8

13,5

2,0

2,2

2,8

0,57

0,61

0,74

10

17,0

2,0

2,2

2,8

0,74

0,80

0,98

15

21,3

2,35

—

—

1,10

—

—

15

21,3

2,5

2,8

3,2

1,16

1,28

1,43

20

26,8

2,35

—

—

1,42

—

—

20

26,8

2,5

2,8

3,2

1,5

1,66

1,86

25

33,5

2,8

3,2

4,0

2,12

2,39

2,91

32

42,3

2,8

3,2

4,0

2,73

3,09

3,78

40

48,0

3,0

3,5

4,0

3,33

3,84

4,34

50

60,0

3,0

3,5

4,5

4,22

4,88

6,16

65

75,5

3,2

4,0

4,5

5,71

7,05

7,88

80

88,5

3,5

4,0

4,5

7,34

8,34

9,32

90

101,3

3,5

4,0

4,5

8,44

9,60

10,74

100

114,0

4,0

4,5

5,0

10,85

12,15

13,44

125

140,0

4,0

4,5

5,5

13,42

15,04

18,24

150

165,0

4,0

4,5

5,5

15,88

17,81

21,63

Таблица размеров актуальна и для оцинкованных труб, и для труб без антикоррозионного покрытия. Как мы видим, сортамент ВГП труб заканчивается на диаметре 150 мм.

Однако кроме внутридомовых инженерных сетей, есть и магистрали. Трубы для них — это бесшовные стальные горячедеформированные трубы ГОСТ 8732-78, имеющие размеры 20-550 мм при толщине стенок 2,5-75 миллиметра; однако ими трубный сортамент не ограничен — есть еще холоднодеформированные трубы ГОСТ 8734-75.

Их диаметры 5 — 250 миллиметров, толщина стенок — 0,3 — 24 мм. Разумеется, для теплотрасс и водоснабжения кварталов и микрорайонов не применяются трубы малого диаметра.

Металлопластик

Достоинства и недостатки

Эти трубы дешевы и красивы, легко собираются в водопровод и не требуют для этого специального инструмента. Однако в силу как особенностей материала, так и монтажа часто через несколько сезонов текут на фитингах для металлопластиковых труб.

Появившиеся недавно фитинги под обжимку страдают этим в меньшей степени

Совет: металлопластик часто применяется для устройства теплого пола, и там его применение оправдано. Важно лишь укладывать в стяжку цельную трубу, без соединений.

Стандарты и размеры

Сортамент на трубы из металлополимеров стандартом ГОСТ  Р 53630-2009 «Трубы напорные многослойные для систем водоснабжения и отопления» не регламентируется; ГОСТ указывает лишь стандарты качества трубы.

Фактический же сортамент трубный продающихся в России изделий из металлопластика сводится к шести типоразмерам: 16, 20, 26, 32, 40 и 50 мм.

Для своей области применения выбор размеров достаточен

Важно: строго говоря, слово «сортамент» подразумевает не только список размеров, но и набор других характеристик: скажем, марку стали или способ производства трубы.Однако мы заостряем внимание  на диаметрах труб просто потому, что в большинстве случаев при строительстве предстоит определиться именно с ними.

Полиэтилен

Достоинства и недостатки

Абсолютная устойчивость к коррозии и способность долго и счастливо жить в агрессивных средах на одной чаше весов. На другой — низкая эксплуатационная температура (до 40 С) и тот факт, что компрессионные фитинги не обеспечивают большой механической прочности соединения, а для сварки все-таки нужно специальное оборудование.

Так выглядит сварка магистральных полиэтиленовых труб встык

Стандарты и размеры

Сортамент труба круглая из полиэтилена согласно ГОСТ 18559-83 имеет следующий (мм):

Средний наружный диаметр

Толщина стенки труб из полиэтилена низкого давления, типов

Номин.

Пред.откл.

Л

СЛ

С

т

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

10

+0,3

—

—

—

—

—

—

2,0

+0,4

12

+0,3

—

—

—

—

—

—

2,0

+0,4

16

+0,3

—

—

—

—

—

—

2,0

+0,4

20

+0,3

—

—

—

—

—

—

2,0

+0,4

25

+0,3

—

—

—

—

2,0

+0,4

2,3

+0,5

32

+0,3

—

—

—

—

2,0

+0,4

3,0

+0,5

40

+0,4

—

—

2,0

+0,4

2,3

+0,5

3,7

+0,6

50

+0,5

—

—

2,0

+0,4

2,9

+0,5

4,6

+0,7

63

+0,6

2,0

+0,4

2,5

+0,5

3,6

+0,6

5,8

+0,8

75

+0,7

2,0

+0,4

2,9

+0,5

4,3

+0,7

6,9

+0,9

90

+0,9

2,2

+0,5

3,5

+0,6

5,1

+0,8

8,2

+1,1

110

+1,0

2,7

+0,5

4,3

+0,7

6,3

+0,9

10,0

+1,2

125

+1,2

3,1

+0,6

4,9

+0,7

7,1

+1,0

11,4

+1,4

140

+1,3

3,5

+0,6

5,4

+0,8

8,0

+1,0

12,8

+1,5

160

+1,5

3,9

+0,6

6,2

+0,9

9,1

+1,2

14,6

+1,7

180

+1,7

4,4

+0,7

7,0

+0,9

10,2

+1,3

16,4

+1,9

200

+1,8

4,9

+0,7

7,7

+1,0

11,4

+1,4

18,2

+2,1

225

+2,1

5,5

+0,8

8,7

+1,1

12,8

+1,5

20,5

+2,3

250

+2,3

6,1

+0,9

9,7

+1,2

14,2

+1,7

22,8

+2,5

280

+2,6

6,9

+0,9

10,8

+1,3

15,9

+1,8

25,5

+2,8

315

+2,9

7,7

+1,0

12,2

+1,5

17,9

+2,0

28,7

+3,1

355

+3,2

8,7

+1,1

13,7

+1,6

20,1

+2,3

32,3

+3,5

400

+3,6

9,8

+1,2

15,4

+1,8

22,7

+2,5

36,4

+3,9

450

+3,8

11,0

+1,3

17,4

+2,0

25,5

+2,8

41,0

+4,3

500

+4,0

12,2

+1,5

19,3

+2,2

28,3

+3,1

45,5

+4,8

560

+4,2

13,7

+1,6

21,6

+2,4

31,7

+3,4

—

—

630

+4,5

15,4

+1,8

24,3

+2,7

35,7

+3,8

—

—

710

+4,9

17,4

+2,0

27,4

+3,0

40,2

+4,3

—

—

800

+5,0

19,6

+2,2

30,8

+3,3

45,3

+4,8

—

—

900

+5,0

22,0

+2,4

34,7

+3,7

—

—

—

—

1000

+5,0

24,4

+2,7

38,5

+4,1

—

—

—

—

1200

+6,0

29,3

+3,2

46,2

+4,9

—

—

—

—

Материал для напорных труб больших диаметров — ПНД, полиэтилен низкого давления.Сортамент круглых труб из ПВД оговорен отдельно:

Средний наружный диаметр

Толщина стенки труб из полиэтилена высокого давления типов

Л

СЛ

с

т

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

10

+0,3

—

—

—

—

—

—

2,0

+0,4

12

+0,3

—

—

—

—

—

—

2,0

+0,4

16

+0,3

—

—

—

—

2,0

+0,4

2,7

+0,5

20

+0,3

—

—

—

—

2,2

+0,4

3,4

+0,6

25

+0,3

—

—

2,0

+0,4

2,7

+0,5

4,2

+0,7

32

+0,3

2,0

+0,4

2,4

+0,5

3,5

+0,6

5,4

+0,8

40

+0,4

2,0

+0,4

3,0

+0,5

4,3

+0,7

6,7

+0,9

50

+0,5

2,4

+0,5

3,7

+0,6

5,4

+0,8

8,4

+1,1

63

+0,6

3,0

+0,5

4,7

+0,7

6,8

+0,9

10,5

+1,3

75

+0,7

3,6

+0,6

5,6

+0,8

8,1

+1,1

12,5

+1,5

90

+0,9

4,3

+0,7

6,7

+0,9

9,7

+1,2

15,0

+1,7

110

+1,0

5,3

+0,8

8,2

+1,1

11,8

+1,4

18,4

+2,1

125

+1,2

6,0

+0,8

9,3

+1,2

13,4

+1,6

20,9

+2,3

140

+1,3

6,7

+0,9

10,4

+1,3

—

—

—

—

160

+1,5

7,7

+1,0

11,9

+1,4

—

—

—

—

Полипропилен

Достоинства и недостатки

Для внутренних водопроводов сейчас это, пожалуй, самый популярный материал. При температуре ниже 95 С он прекрасно выполняет свои функции: соединения по прочности не уступают монолитной трубе, легко монтируются, сам же полипропилен не подвержен коррозии и неэлектропроводен.

В недостатки можно записать разве что неразборность сварных соединений.

Способ соединения — сварка

Стандарты и размеры

Сортамент круглые трубы из полипропилена согласно ГОСТ 52134 могут иметь от диаметра 10 мм и вплоть до 1600 при стенках толщиной от 2 до 61 миллиметра.

Однако следует учитывать, что этот стандарт не только для полипропилена: речь идет о всех термопластовых трубах.

Более реальное представление о современном рынке дает труб сортамент на сайте одного из ведущих производителей труб и фитингов из полипропилена — фирмы Valtec.

Там можно увидеть:

• Трубы из неармированного полипропилена;
• Трубы из полипропилена, армированного алюминием, рассчитанные на давление до 25 бар;
• Армированные стекловолокном трубы с рабочим давлением 20 бар;
• Армированные стекловолокном трубы с рабочим давлением 25 бар.

Диапазон диаметров труб — от 16 до 90 миллиметров.

И здесь выбор диаметров невелик, но достаточен

Заключение

Как видите, современный рынок может удовлетворить практически любые потребности. Произведенная из разных материалов, труба круглая сортамент имеет достаточный и для домашнего водопровода, и для магистралей с высочайшими давлениями и температурами.

Удачи в выборе!
